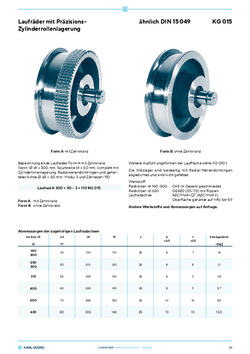

KG 015
Laufräder mit Präzisions-Zylinderrollenlagerung
| für Rad-⌀ d1 (mm) | b1 (mm) | d3 (mm) | Modul | Zähnezahl | Radlast max. (kg) |
|---|---|---|---|---|---|
| 160 | 30 - 60 | 40 | 2.5 | 72 | 2.600 |
| 3 | 60 | ||||
| 200 | 30 - 60 | 40 | 3 | 75 | 4.000 |
| 4 | 56 | ||||
| 250 | 30 - 60 | 50 | 3 | 88 | 5.600 |
| 4 | 66 | ||||
| 300 | 35 - 65 | 50 | 3 | 110 | 6.750 |
| 4 | 82 | ||||
| 315 | 40 - 75 | 55 | 4 | 85 | 7.100 |
| 400 | 40 - 75 | 60 | 4 | 106 | 9.700 |
| 500 | 50 - 85 | 70 | 6 | 88 | 17.000 |
| 630 | 55 - 95 | 80 | 8 | 83 | 21.000 |
Form A mit Zahnkranz
Form B ohne Zahnkranz
–20 °C bis +100 °C
Bis zu 21 Tonnen
Hohe Verfügbarkeit
Einfache Installation
