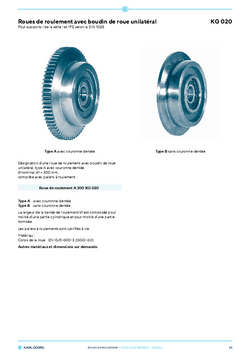

Norme d'usine KG 020
Roues à bride simple face
| pour diamètre de roue d1 (mm) | b1 (mm) | d3 (mm) | Module | Nombre de dents | Charge de roue max. (kg) |
|---|---|---|---|---|---|
| 130 | 26 | 30 | 3 | 52 | 1.900 |
| 160 | 31.5 | 35 | 4 | 53 | 2.500 |
| 200 | 39 | 45 | 4 | 70 | 3.300 |
| 300 | 56 | 65 | 4 | 100 | 5.500 |
Form A mit Zahnkranz
Form B ohne Zahnkranz
de -30 °C à +200 °C
Bis zu 5,5 Tonnen
Haute disponibilité
Installation facile
